一般來說高速光耦需要為其提供獨立的電源Vcc，以往一般都是需要采用5V電壓為其供電，很多系統出于能耗考慮采用3.3V電源，為了符合這些需求，部分高速光耦開始支持3.3V的電壓，下面對其進行簡要?dú)w納。

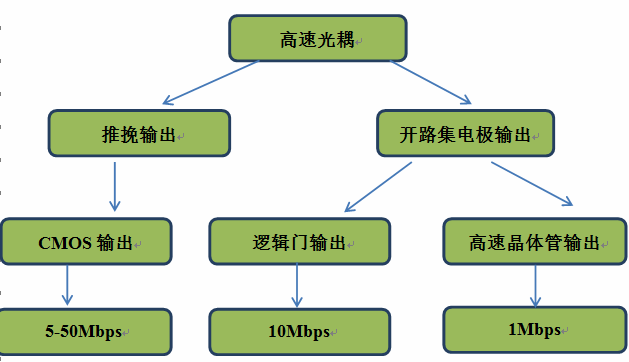

高速光耦只是一個泛稱，因此此處先對高速光耦進行一個簡要分類，高速光耦根據其輸出類型一般可分為開路集電極輸出和推挽輸出，其中開路集電極輸出型高速光耦根據采用不同的晶片又可分為高速晶體管輸出（一般最高達到1Mbps）和邏輯門輸出（通常為10Mbps），而推挽輸出一般采用CMOS輸出，可做到更高速，如圖1所示。

1.高速晶體管輸出

   最高速度一般只能達到1Mbps，代表型號6N136，內部原理如圖2所示，輸入端為一個紅外線LED，輸出端為一個光敏二極管加一個晶體管，Vcc的作用是為 光敏二極管提供一個偏置電壓，正常工作時光電流為幾u(yù)A左右，非常小，這個系列的光耦對電源要求不高，因此此類光耦對電源電壓要求不高，2.7-25v加上去一般都沒有問題。故此處不列出型號。

2.邏輯門輸出光耦

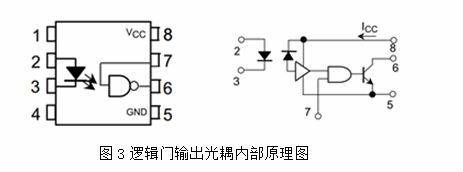

   從其等效電路可以看出，輸出端內部主要分為光接收、光電流放大，與非門如圖3所示，提供電源Vcc主要為放大器提供電源，這個放大器不管光耦是在工作時還是在待機時，均需要消耗電流，比如6N137在待機輸出為高電平時ICCH=7mA，工作輸出為低電平時ICCL=12mA，電壓4.5-5.5V。所以6N137不適合在用在3.3V系統中。下表1是一些常見的支持3.3V電壓的高速光耦。
